# MySQL Workbench에서 ERR 다이어그램 만드는 법

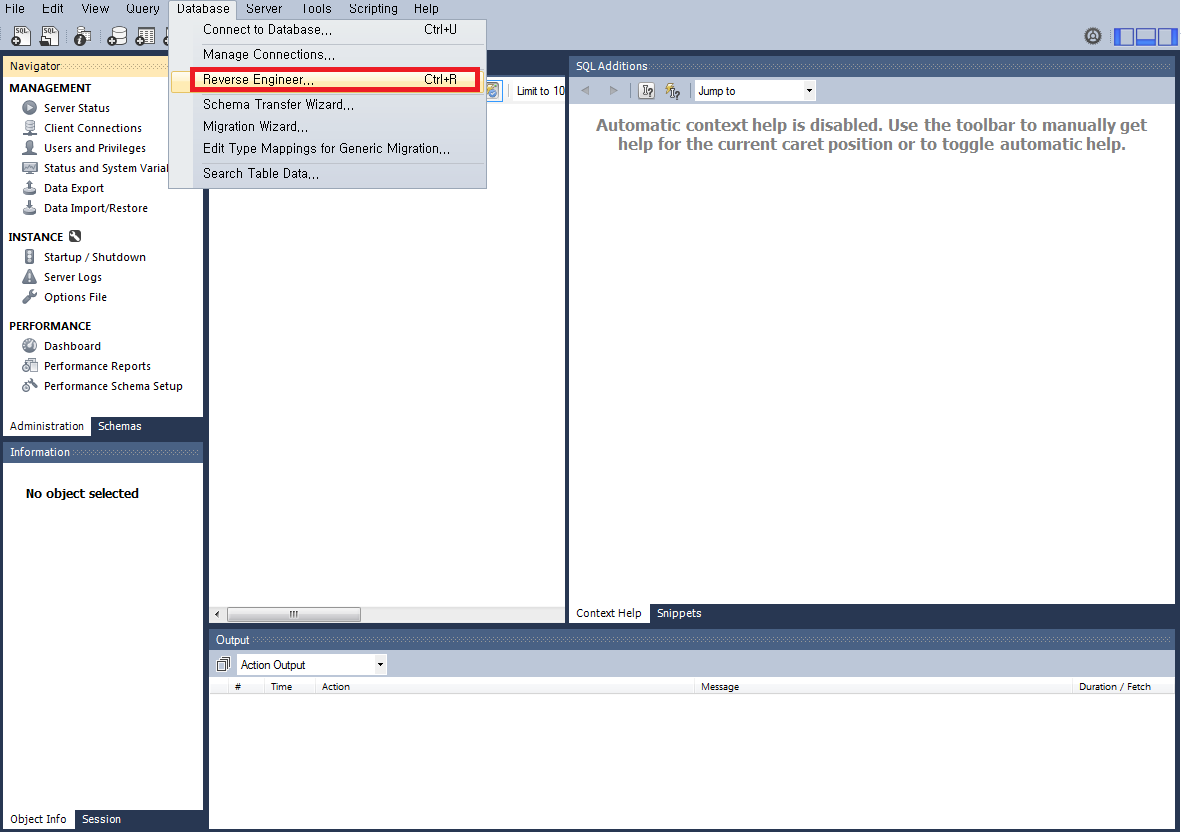

1. Database - Reverse Engineer...을 클릭합니다.

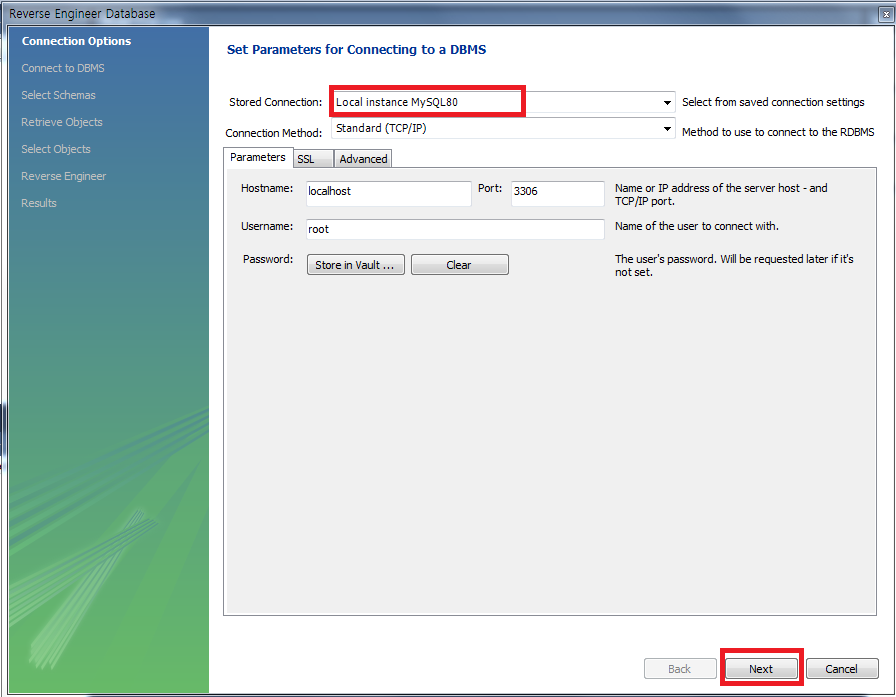

2. Stored Connection에서 Local instance MySQL8.0을 선택한 후 next를 클릭합니다.

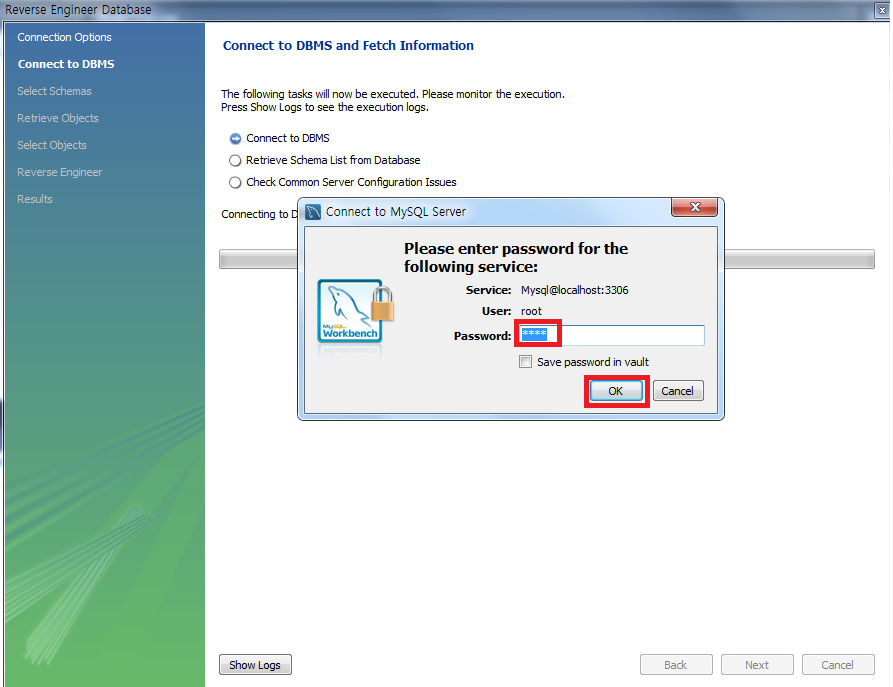

3. 아래와 같이 팝업창이 뜨면 비밀번호를 입력한 후 OK 버튼을 클릭합니다.

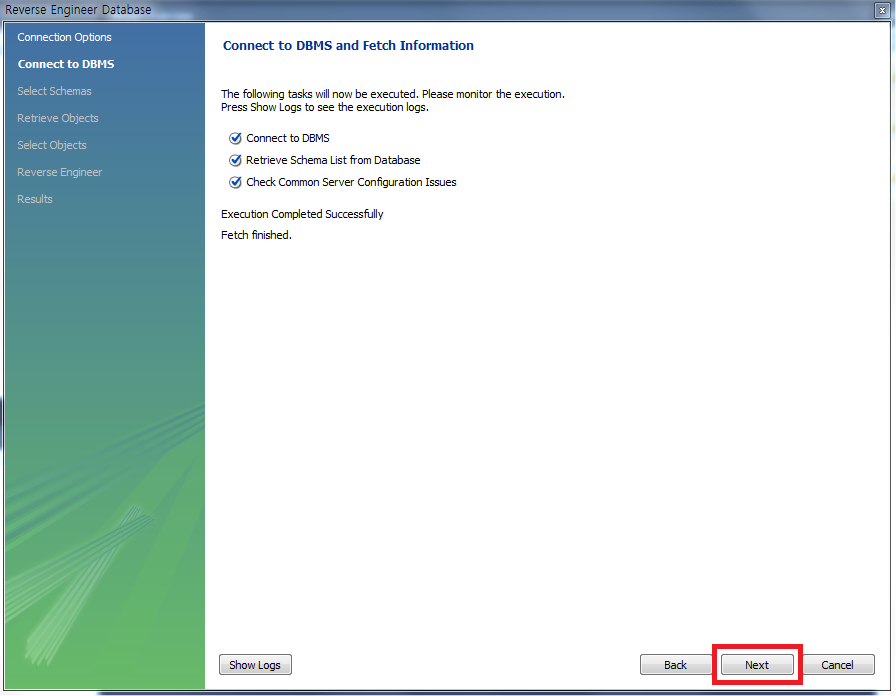

4. 우측 하단의 Next 버튼을 클릭합니다.

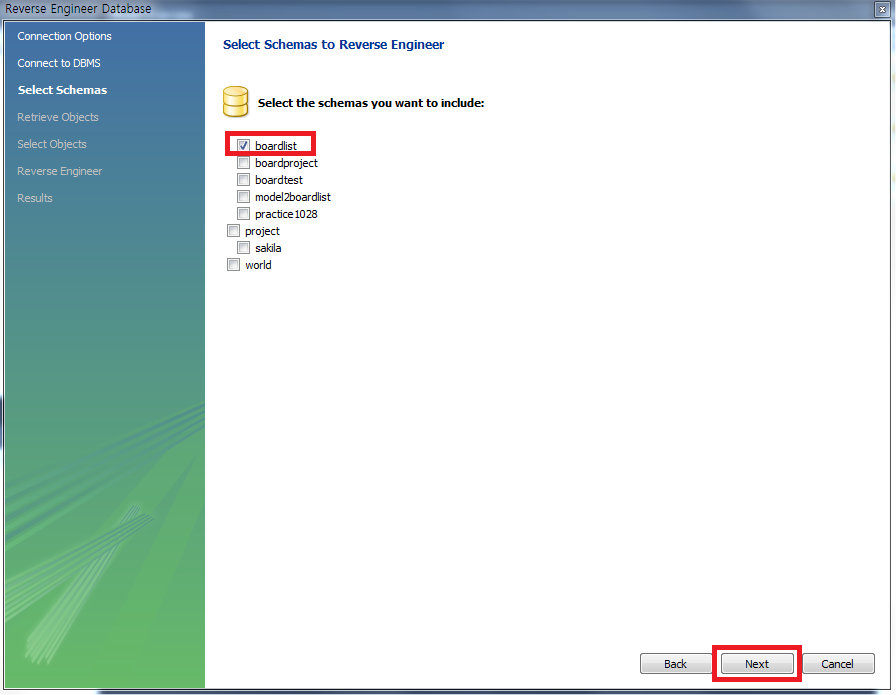

5. ERD를 만들고 싶은 해당 리스트를 체크한 후 Next를 클릭합니다.

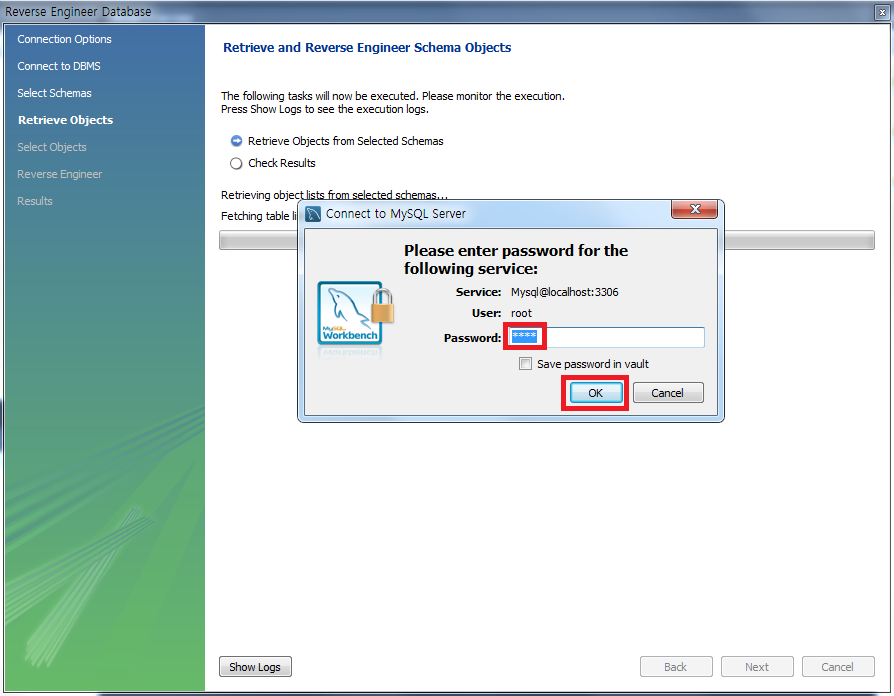

6. 비밀번호를 입력한 뒤 OK 버튼을 클릭합니다.



7. 우측 하단의 Next 버튼을 클릭합니다.

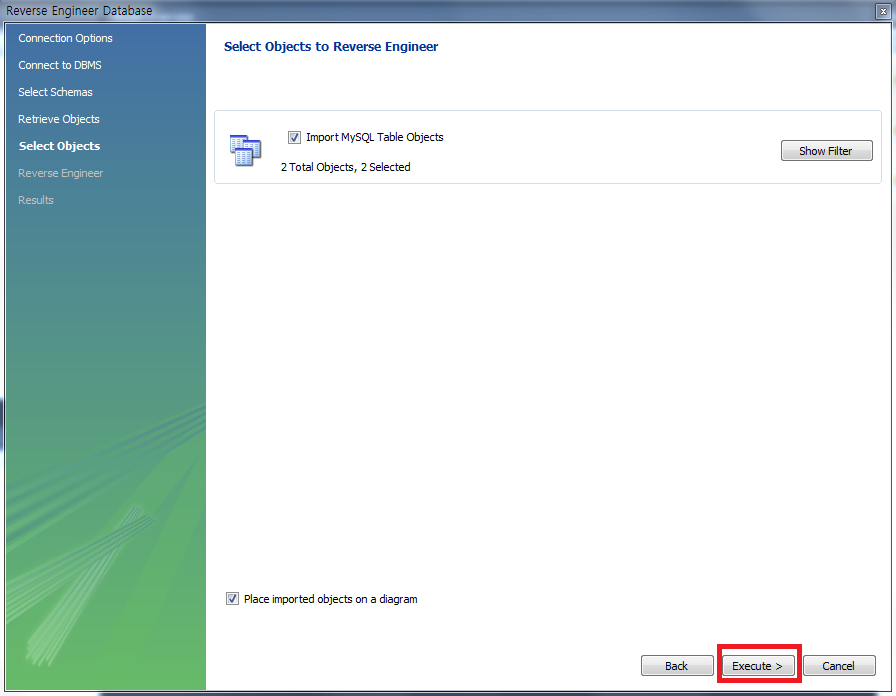

8. 우측 하단의 Execute를 클릭합니다.

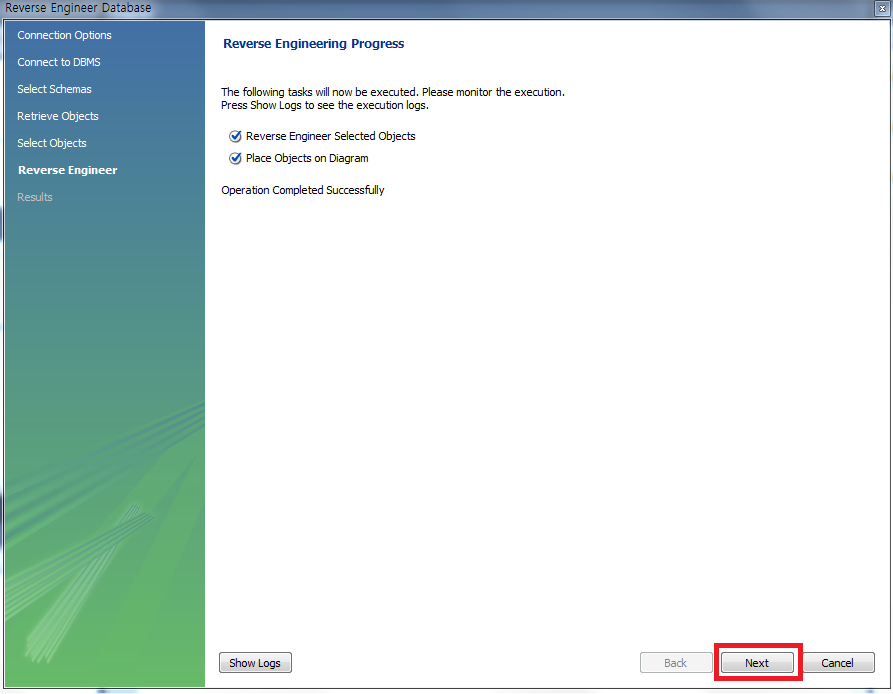

9. 우측 하단의 Next 버튼을 클릭합니다.

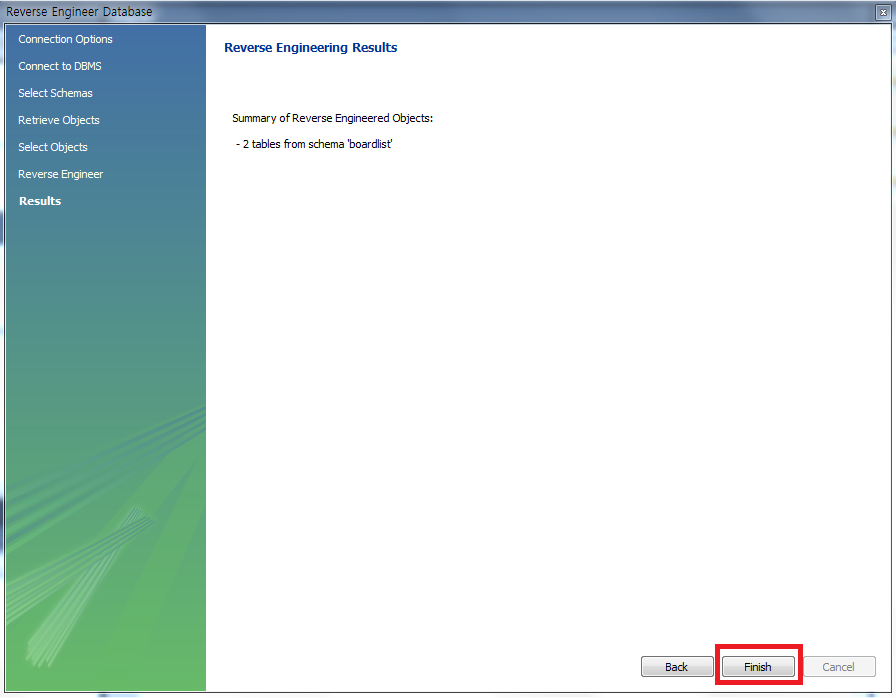

10. 우측 하단의 Finish 버튼을 클릭하면 생성됩니다.

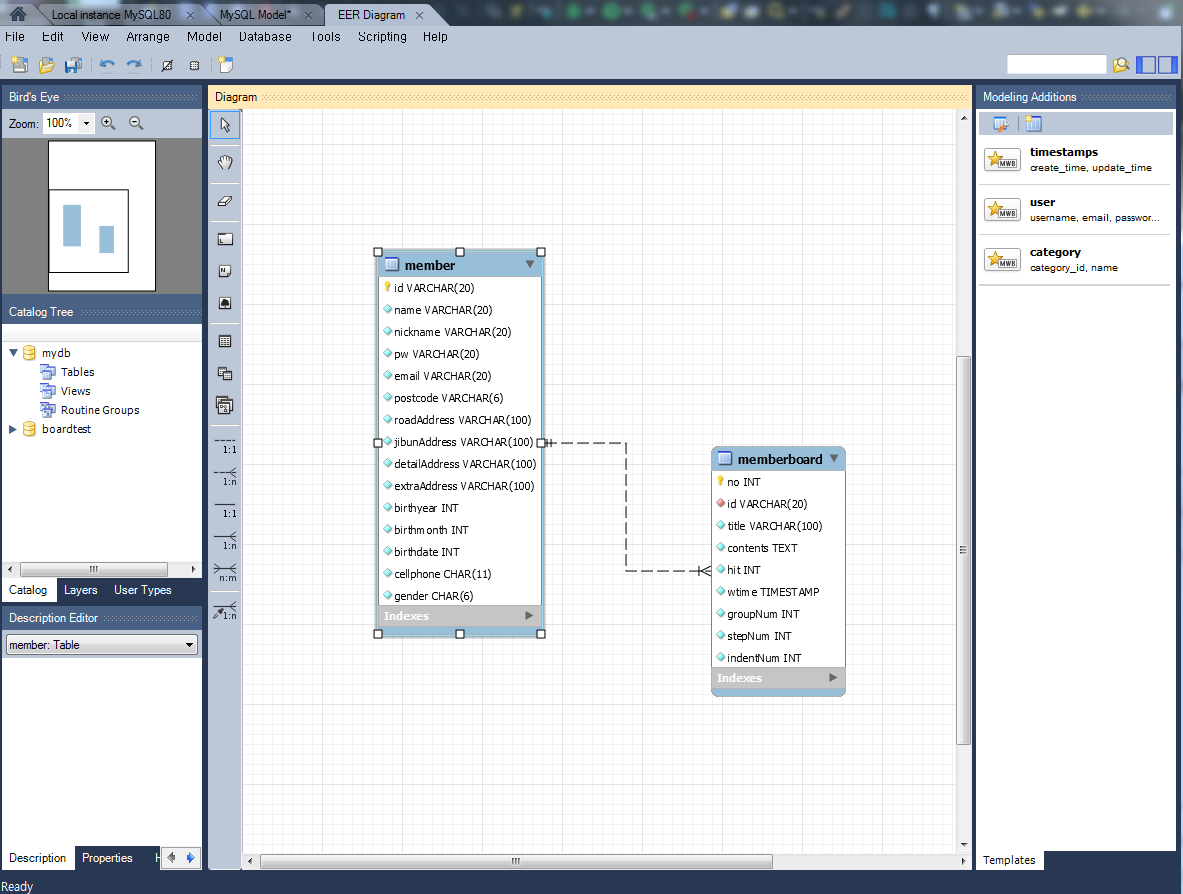

11. 아래와 같이 해당 ERD가 생성된 것을 확인할 수 있습니다.
